[podoR] 1. 프로젝트 개요 및 DB 설계 하기

서론

  • 미루고 미뤄왔던 ‘토이프로젝트를 하나정돈 스스로 해봐야 하지 않을까?‘라는 생각의 실천을 하기 위해, podoR이라는 서비스를 구상했다.
  • podoR은 영상을 실시간 스트리밍할 수 있는 서비스를 제공하며, 해당 ‘스트리밍의 시청권’ 및 ‘(가상이지만) 실제 공연의 좌석’을 티켓팅할 수 있는 서비스를 제공한다.
    • 실시간 스트리밍 서비스를 처리하며 FFMpeg의 코덱 처리, RTMP/HLS 통신 처리 등의 작업을 처리해보고 싶었고, 티켓팅 서비스를 통해 단기간에 집중되는 고밀도의 트래픽을 처리해보는 경험 역시 해보고 싶었기 때문에 이 두가지를 결합한 서비스를 구상했다.
  • 해당 프로젝트에서 다룰 핵심 요소들이 다소 기술적 난도가 있기 때문에, 기술 스택은 비교적 익숙한 React.js와 Spring Boot를 사용하기로 했다.
    • 다만, 그래도 프론트엔드에서도 비교적 새로운걸 사용해 학습하는게 좋을것 같아 Next.js를 사용하기로 했다.
  • 추가로, 애초에 서비스 구상을 시작할때부터 서비스를 MSA로 쪼개고, webflux와 같은 비동기적 요소들을 도입하는 방안도 생각했으나, 일단 모놀리식하게 구현하고 이후에 시간이 된다면 이를 쪼개는 쪽으로 가는게 레거시 서비스를 MSA화 하는 추가적인 경험을 할 수 있다 판단해 보류하였다.

대략적인 개발 스텝

  1. 기능 설계 및 React.js/Next.js를 사용한 화면 개발
  2. Spring 서버 구축 및 인증/인가에 필요한 기능 설계, 구현
  3. RTMP/HLS Request/Response 핸들링하는 서버 구현
  4. RTMP/HLS Request/Response 처리시 인증/인가 정보 사용하도록 확장
  5. 티켓팅 서비스 구현
  6. Locust 등 부하 테스트 진행하며 동시 요청 처리 성능 확장 시키기
  7. 백엔드 서비스들 Microservices로 쪼갠 뒤, Redis를 통해 인증/인가 정보 공유하도록 확장

서비스 기능

  • 대략적으로 서비스 기능들이 무엇이 있을지, 예상되는 서비스 사용자를 기준으로 설계했다.

공통

  • 회원가입 / 로그인
  • 팔로잉
  • 공연 목록 조회
  • 공연 정보 조회

공연 주최자 관련

  • 콘서트 등록/수정/삭제(CUD)
  • 좌석 구매 현황 조회
  • 라이브 공연 영상 업로드

공연 소비자 관련

  • 공연 좌석 조회
  • 공연 좌석 선택
  • 공연 티켓 결제
  • 구매한 공연 티켓 조회
  • 구매한 공연 티켓 환불
  • 라이브 공연 영상 요청 (공연 관람)

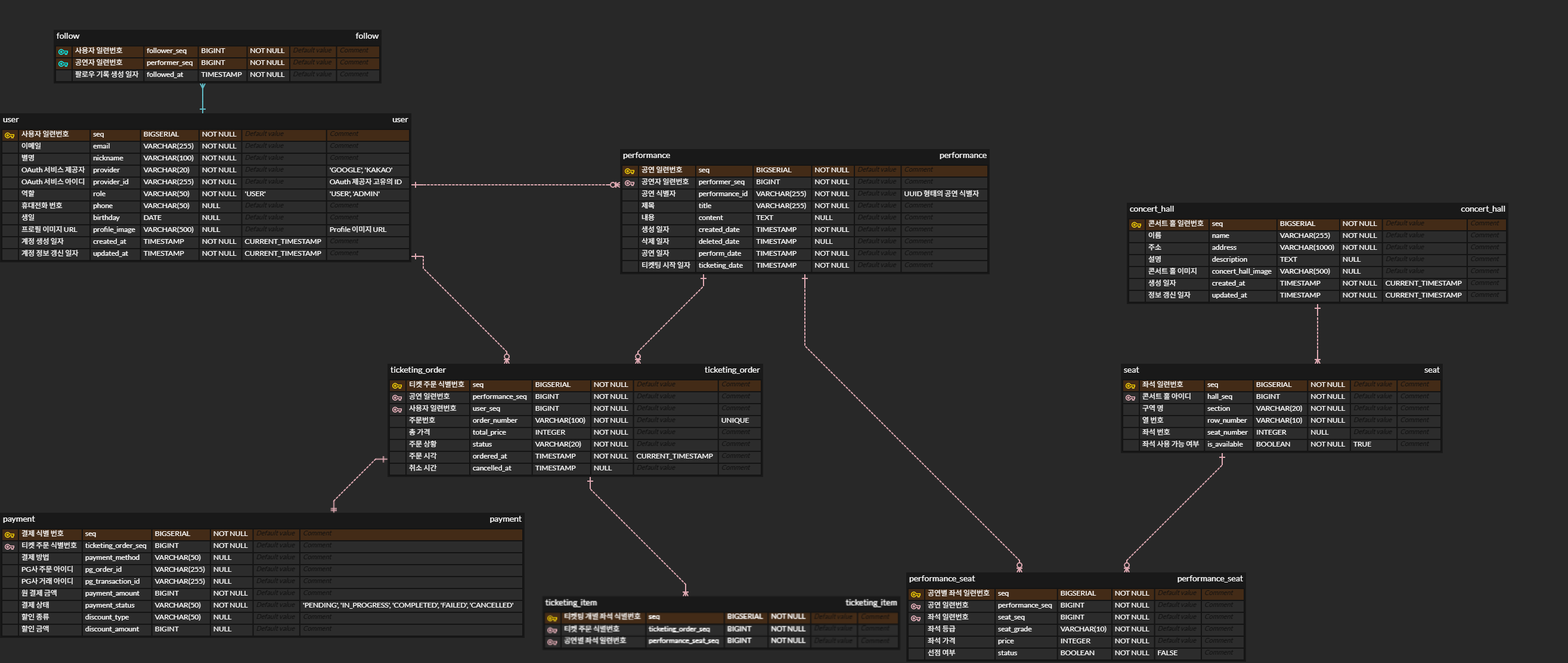

ERD 설계

  • 위에서 구상한 서비스 기능들을 바탕으로, 필요한 ERD를 설계했으며, 다음과 같이 9개의 테이블이 일단은 만들어졌다.

user

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
email VARCHAR(255) NOT NULL, UNIQUE 이메일
nickname VARCHAR(100) NOT NULL 닉네임
provider VARCHAR(20) NOT NULL OAuth 제공자 (‘GOOGLE’, ‘KAKAO’)
provider_id VARCHAR(255) NOT NULL OAuth 제공자 고유 ID
role VARCHAR(50) NOT NULL 역할 (‘USER’, ‘ADMIN’)
phone VARCHAR(50) NULL 전화번호
birthday DATE NULL 생년월일
profile_image VARCHAR(500) NULL 프로필 이미지 URL
created_at TIMESTAMP NOT NULL 생성일시
updated_at TIMESTAMP NOT NULL 수정일시
  • 사용자 관련 정보를 담는 테이블로, email, nickname과 같은 사용자별 정보와 create_at, updated_at과 같은 일자 정보들을 담고 있다.
  • 또한, podoR 서비스에서는 Oauth만 사용해서 로그인 및 회원가입을 처리할 예정이므로, OAuth Provider 관련 컬럼인 provider, provider_id를 담는다.

follow

컬럼명 타입 제약조건 설명
follower_seq BIGINT PK, FK, NOT NULL 팔로워 일련번호 (User FK)
performer_seq BIGINT PK, FK, NOT NULL 공연자 일련번호 (User FK)
followed_at TIMESTAMP NOT NULL 팔로우 일시
  • 사용자의 팔로우 정보를 담는 테이블로, 유저(follower_seq)와 팔로우한 공연자(performer_seq)의 일련번호 정보를 담고있다.

performance

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
performer_seq BIGINT FK, NOT NULL 공연자 일련번호 (User FK)
performance_id VARCHAR(255) UNIQUE, NOT NULL 공연 ID (UUID)
title VARCHAR(255) NOT NULL 제목
content TEXT NULL 내용
created_date TIMESTAMP NOT NULL 생성일시
deleted_date TIMESTAMP NULL 삭제일시
perform_date TIMESTAMP NOT NULL 공연 일시
ticketing_date TIMESTAMP NOT NULL 티켓팅 오픈 일시
  • 공연 관련 정보를 담는 테이블로, performer_seq, title, content 등 공연 관련 정보와 각 공연을 고유하게 식별하는 UUID인 performance_id을 담고있다.

concert_hall

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
name VARCHAR(255) NOT NULL 공연장 이름
address VARCHAR(1000) NOT NULL 주소
description TEXT NULL 설명
concert_hall_image VARCHAR(500) NULL 공연장 이미지 URL
created_at TIMESTAMP NOT NULL 생성일시
updated_at TIMESTAMP NOT NULL 수정일시
  • 각 공연장(콘서트 홀)에 대한 정보를 담는 테이블로, name, address, description 등 공연장의 간단한 정보를 담고있다.

seat

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
hall_seq BIGINT FK, NOT NULL 공연장 일련번호
section VARCHAR(20) NOT NULL 구역
row_number VARCHAR(10) NOT NULL 열 번호
seat_number INTEGER NULL 좌석 번호
is_available BOOLEAN NOT NULL 사용 가능 여부
  • 각 공연장의 좌석에 대한 정보를 담는 테이블로, 좌석들의 구역(section), 열번호(row_number), 좌석 번호(seat_number) 등을 담고있다.

performance_seat

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
performance_seq BIGINT FK, NOT NULL 공연 일련번호
seat_seq BIGINT FK, NOT NULL 좌석 일련번호
seat_grade VARCHAR(10) NOT NULL 좌석 등급
price INTEGER NOT NULL 가격
status BOOLEAN NOT NULL 상태
  • 공연별 좌석 정보를 담는 테이블로, 좌석별로 각 공연에 대해 어떠한 등급(seat_grade)과 가격(price)을 갖는지, 선점되었는지(status) 여부를 담고있다.
    • 공연별 좌석 정보를 분리한 이유는 같은 공연장의 같은 좌석이라도 공연 별로 좌석 등급별 구획을 나누는 방법이 다르기 때문에 이들을 처리하기 위해 별도 테이블로 분리하였다.

ticketing_order

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
performance_seq BIGINT FK, NOT NULL 공연 일련번호
user_seq BIGINT FK, NOT NULL 사용자 일련번호
order_number VARCHAR(100) UNIQUE, NOT NULL 주문번호
total_price INTEGER NOT NULL 총 금액
status VARCHAR(20) NOT NULL 상태
ordered_at TIMESTAMP NOT NULL 주문일시
cancelled_at TIMESTAMP NULL 취소일시
  • 티켓 주문 내역에 대한 정보를 담는 테이블로, 어떤 공연(performance_seq)에 누가(user_seq) 티켓을 예매한건지, 주문 처리 상태(status)는 어떤지, 주문 시각(ordered_at) 및 취소 시각(cancelled_at)은 언젠지 등의 정보를 담고있다.
    • ticketing_order는 바로 아래 설명할 ticketing_item을 하나로 아우르기 위한 일종의 부모 테이블이라고 할 수 있다.
      • 원래는 단일 테이블로 ticketing 내역을 처리하려 했으나, 그렇게 할 경우 시중 서비스들처럼 한 번의 예매에서 두 좌석 이상 예매하는게 불가능하기 때문에 두 개의 테이블로 분리하였다.

ticketing_item

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
ticketing_order_seq BIGINT FK, NOT NULL 티켓팅 주문 일련번호
performance_seat_seq BIGINT FK, NOT NULL 공연별 좌석 일련번호
  • 티켓 주문 내 상세 정보를 담는 테이블로, 한 번의 예매(ticketing_order)에 포함된 각 좌석 예매 내역에 대한 정보를 담고있다.
  • 따라서 티켓 주문 식별번호(ticketing_order_seq)와 공연별 좌석 일련번호(performance_seat_seq)를 갖는다.

payment

컬럼명 타입 제약조건 설명
seq BIGSERIAL PK 일련번호
ticketing_order_seq BIGINT FK, NOT NULL 티켓팅 주문 일련번호
payment_method VARCHAR(50) NULL 결제 수단
pg_order_id VARCHAR(255) NULL PG사 주문 ID
pg_transaction_id VARCHAR(255) NULL PG사 거래 ID
payment_amount BIGINT NOT NULL 결제 금액
payment_status VARCHAR(50) NOT NULL 결제 상태 (‘PENDING’, ‘IN_PROGRESS’, ‘COMPLETED’, ‘FAILED’, ‘CANCELLED’)
discount_type VARCHAR(50) NULL 할인 유형
discount_amount BIGINT NULL 할인 금액
  • 결제 내역에 대한 정보를 담는 테이블로, 어떤 티켓 주문의 결제 정보인지(ticketing_order_seq), 어떤 결제 방법(payment_method)을 사용했는지, 결제 상태(payment_status)는 어떤지, 할인 관련 정보(discount_type, discount_amount)에 대해서도 담고있다.

이어서

  • 이어서 이를 바탕으로, 대응되는 Spring의 JPA Entity를 구현하고, 가장 먼저 소셜 로그인 기능을 구현하고자 한다.
  • 따라서 그에 필요한 Oauth 서비스 신청 및 API 발급, 화면 설계 및 구현과 백엔드 비즈니스 로직 구현을 진행할 예정이다.
